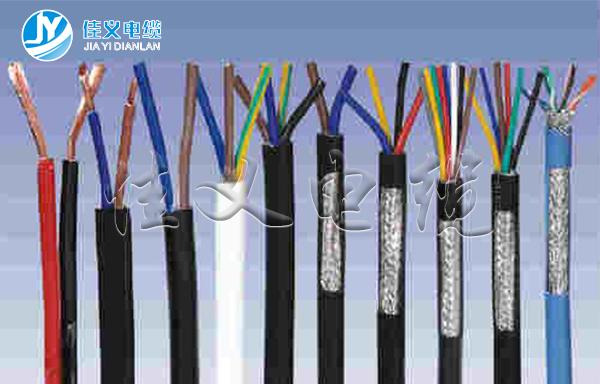

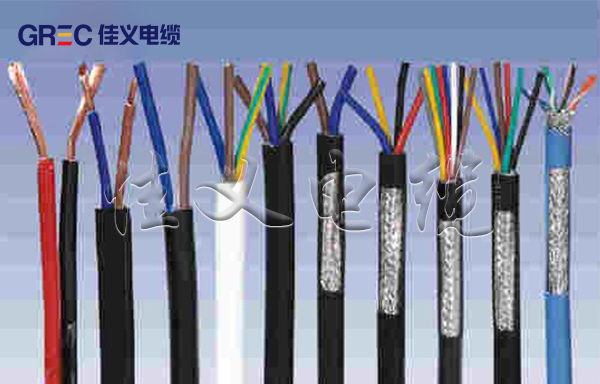

1、产品用途：计算机与仪表电缆适用于交流额定电压300/500V的电子计算机系统、监控回路、自动化控制系统、的信号传输及检测仪器、仪表连接线。是计算机控制电缆，电动型仪表信号电缆的升级换代产品。
2、执行标准：行业标准TICW06-2009，也可按照用户提供的技术要求生产。
3、使用特性
3.1、额定电压：
电缆的额定电压用U0/U（Um）表示。
U—为多芯电缆系统任何两项导体之间的电压有效值。
U0-为任一绝缘导体和“地”之间的电压有效值。
3.2、导体额定工作温度：
电缆导体的额定工作温度：交联聚乙烯绝缘电缆为90℃，聚乙烯和聚氯乙烯绝缘电缆为70℃。短路时（持续时间不超过5S）电缆导体的温度：交联聚乙烯绝缘电缆不超过250℃，聚乙烯和聚氯乙烯绝缘电缆不超过160℃。
3.3、安装时的弯曲半径：
金属带屏蔽型电缆，应不小于电缆外径的12倍。
其它型式结构的电缆，应不小于电缆外径的8倍。
3.4、电缆安装时的环境温度：
电缆安装敷设时的环境温度应不低于0℃。低于0℃时应对电缆和环境预先加热到规定温度后才能安装敷设。安装时的牵引力和弯曲半径要符合要求。
4、产品型号名称：
型号 | 产品名称 |
DJYVP | 铜芯聚乙烯绝缘聚氯乙烯护套镀锡铜线编织总屏蔽计算机仪表电缆 |
DJYVRP | 铜芯聚乙烯绝缘聚氯乙烯护套镀锡铜线编织总屏蔽，计算机仪表软电缆 |
DJYPV | 铜芯聚乙烯绝缘聚氯乙烯护套镀锡铜线编织对屏蔽计算机仪表电缆 |
DJYPVR | 铜芯聚乙烯绝缘聚氯乙烯护套镀锡铜线编织对屏蔽计算机仪表软电缆 |
DJYP₂V | 铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包对屏蔽计算机仪表电缆 |
DJYP₂VR | 铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带绕包对屏蔽计算机仪表软电缆 |
DJYP₃V | 铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带加镀锡铜线编织对屏蔽计算机仪表电缆 |
DJYP₃VR | 铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带加镀锡铜线编织对屏蔽计算机仪表软电缆 |
DJYPVP | 铜芯聚乙烯绝缘聚氯乙烯护套镀锡铜线编织对屏总屏计算机仪表电缆 |
DJYPVRP | 铜芯聚乙烯绝缘聚氯乙烯护套镀锡铜线编织对屏总屏计算机仪表软电缆 |
DJYP₂VP₂ | 铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带对屏总屏计算机仪表电缆 |
DJYP₂VRP₂ | 铜芯聚乙烯绝缘聚氯乙烯护套铜塑复合带对屏总屏计算机仪表软电缆 |
DJYP₃VP₃ | 铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带对屏总屏计算机仪表电缆 |
DJYP₃VRP₃ | 铜芯聚乙烯绝缘聚氯乙烯护套铝塑复合带对屏总屏计算机仪表电缆 |
注：1、上述产品还可生产阻燃系列：ZA-、ZB-、ZC-、ZD-、ZR-等；
2、上述产品还可生产阻燃耐火系列：ZAN-、ZBN-、ZCN-、ZDN-、ZN-、N-等；
3、上述产品还可生产无卤低烟阻燃系列：WDZA-、WDZB-、WDZC-、WDZN、WDZ-等；
以上请订货时注明，未注明的按普通产品生产。
5、电缆的规格：
绝缘类型 | 标称截面mm2 | 成缆元件结构 | ||
对线组 | 三线组 | 四线组 | ||
聚乙烯、聚氯乙烯、交联聚乙烯、低烟无卤聚烯烃、硅橡胶 | 0.5、0.75、1.0、1.5、2.5 | 1~50 2~61 | 1~24 2~61 | 1~10 2~61 |
氟塑料 | 0.5、0.75、1.0 | 1~19 | 1~10 | -- |
1.5、2.5 | 1~10 | 1~10 | -- | |
6、成品电缆电性能试验
6.1、导体的直流电阻：
标称截面 mm² | 20℃时铜导体最 大电阻 （Ω/km） | 软导体内最 大单线直径 mm | 20℃时软铜导体最 大电阻 （Ω/km） | ||
不镀金属单线 | 镀金属单线 | 不镀金属单线 | 镀金属单线 | ||
0.5 | 36.0 | 36.7 | 0.21 | 39.0 | 40.4 |
0.75 | 24.5 | 24.8 | 0.21 | 26.0 | 26.7 |
1.0 | 18.1 | 18.2 | 0.21 | 19.5 | 20.0 |
1.5 | 12.1 | 12.2 | 0.26 | 13.3 | 13.7 |
2.5 | 7.41 | 7.56 | 0.26 | 7.98 | 8.21 |
6.2、工频电压试验：
对无屏蔽和无铠装的电缆应依次在每一根绝缘导体对其它所有导体之间施加电压，试验电压为1.5kV。对有无屏蔽和铠装层的电缆应依次在每一根绝缘导体对其它所有导体及统包金属屏蔽层之间施加电压，试验电压为1.0kV，时间应持续1min，绝缘应不击穿。
7、电气特性参数
7.1、最 大工作电容
序号 | 电气特性 | 单位 | 绝缘材料 | ||||||||
PE、XLPE | G | PVC、WJ1、F | |||||||||
0.5 0.75 1.0 mm² | 1.5 mm² | 2.5 mm² | 0.5 0.75 1.0 mm² | 1.5 mm² | 2.5 mm² | 0.5 0.75 1.0 mm² | 1.5 mm² | 2.5 mm² | |||
1 | 最 大工作电容 | pF/m | |||||||||
1.1 | 无屏蔽电缆 | 75 | 85 | 90 | 120 | 120 | 120 | 250 | 250 | 250 | |
1.2 | 只有总屏蔽电缆（除1成缆元件与2成缆元件外） | 75 | 85 | 90 | 120 | 120 | 120 | 250 | 250 | 250 | |
1.3 | 有总屏蔽的1成缆元件和2成缆元件的电缆以及所有带单独屏蔽对的电缆 | 115 | 125 | 130 | 140 | 140 | 140 | 280 | 280 | 280 | |
2 | 最 大的L/R比 | µH/Ω | 25 | 40 | 65 | 25 | 40 | 65 | 25 | 40 | 65 |
7.2、电容不平衡
屏蔽电缆线对对地的最 大电容不平衡值，长度为250m，频率为1kHz时，应不超过500pF。
无分屏蔽电缆线对与线对的最 大电容不平衡值，长度为250m，频率为1kHz时，应不超过250pF。
7.3、屏蔽抑制系数
电缆屏蔽抑制系数，只有总屏或只有分屏的电缆应不超过0.05，分屏加总屏的电缆应不超过0.01。
