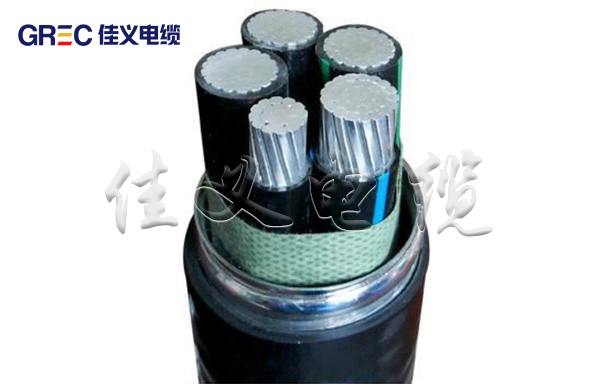

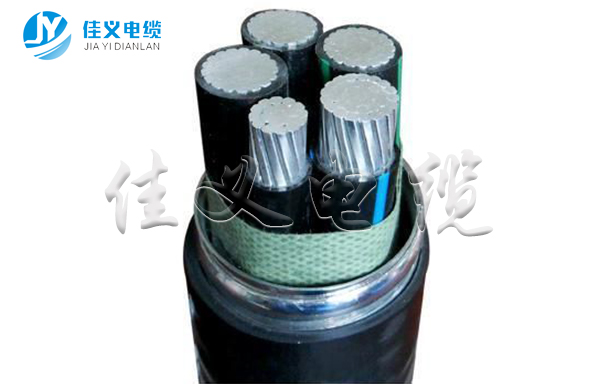

塑料绝缘铝合金芯电力电缆

塑料绝缘铝合金芯电力电缆

1、产品用途：适用于交流额定电压8.7/15kV及以下的照明、电器动力装置固定敷设和电力输配电系统中，供输配电能之用。广泛应用于电力、建筑、工矿、治金、石油化工、交通等部门。

2、执行标准：国家标准GB/T12706-2008，也可按照用户提供的技术要求生产。

3、布电线/电力电缆工作特性

3.1.额定电压U0/U：

额定电压为0.6/1kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、8.7/15kV。

3.2、导体额定工作温度：

电缆导体的最 高额定工作温度：交联聚乙烯绝缘电缆为90℃，聚氯乙烯绝缘电缆为70℃。短路时（最 长持续时间不超过5S）电缆导体的最 高温度：交联聚乙烯绝缘电缆不超过250℃，聚氯乙烯绝缘电缆不超过160℃。

3.3、电缆安装时的环境温度：

电线电缆安装敷设时的环境温度应不低于0℃。低于0℃时应对电线电缆和环境预先加热到规定温度后才能安装敷设。安装时的牵引力和弯曲半径要符合要求。

4、产品型号名称：

4.1、电缆型号、名称

注：1、上述产品还可生产阻燃系列：ZA-、ZB-、ZC-、ZD-、ZR-等；

2、上述产品还可生产阻燃耐火系列：ZAN-、ZBN-、ZCN-、ZDN-、ZN-、N-等；

3、上述产品还可生产无卤低烟阻燃系列：WDZA-、WDZB-、WDZC-、WDZ-等；

4、上述产品还可生产无卤低烟阻燃耐火系列：WDZAN-、WDZBN-、WDZCN-、WDZN-等；

5、单芯电缆铠装应采用非磁性材料或用于直流系统；耐火电缆如无防火层不推荐铝芯。

6、推荐的电缆芯数为：1、2、3、4、5、3+1、3+2、4+1芯。

以上请订货时注明，未注明的按普通产品生产。

5、铝合金电缆优点：

5.1、抗蠕变性能：铝合金导体的合金材料与退火处理工艺减少了导体在受热和压力下的“蠕变”倾向，相对于纯铝，抗蠕变性能提高300%，避免了由于冷流或蠕变引起的松弛问题。

5.2、抗拉强度和延伸率：铝合金导体相比于纯铝导体，由于加入了特殊的成分并采用了特殊的加工工艺，极大的提高了抗拉强度，且延伸率提高到30%，使用更加安全可靠。

5.3、热膨胀系数：热膨胀系数用来计算在温度变化时材料的尺寸变化。铝合金的热膨胀系数与铜相当，多年来铝连接器一直可靠地用于铜和铝导体，且当今使用的大部分电气连接器都是用铝制造的，这尤其适合铝合金。所以铝合金导体与连接器的膨胀和收缩完全一致。

5.4、连接性能：用铝合金制造的电气连接与用铜导体制造的连接一样安全稳定。铝合金的成分大大改进了其连接性能，当导体退火时，添加的铁产生高强度抗蠕变性能，即使在长时间过载和过热时，也能保证连接稳定。

5.5、自重承载力强：铝合金改善了纯铝的抗拉强度，铝合金电缆可支撑4000米长度的自重，铜电缆只能支撑2750米。这种优势在大跨度的建筑（如体育场馆）配线时体现得尤为突出。

5.6、防腐蚀性能：铝固有的防腐性能缘自当铝表面与空气接触时形成薄而坚固的氧化层，这种氧化层特别耐受各种形式的腐蚀。而合金中添加的稀土元素又能进一步改善铝合金的耐腐蚀性能，特别是电化学腐蚀。

5.7、柔韧性：铝合金有很好的弯曲性能，其独特的合金配方、加工工艺，使柔韧性大幅提高。铝合金比铜柔韧性高30%，反弹性比铜低40%。一般铜缆的弯曲半径为10~20倍外径，而铝合金电缆弯曲半径仅为7倍外径，更容易进行端子连接。

5.8、铠装特性：采用的是铝合金带连锁铠装，其层与层之间的连锁结构，保证电缆能经受外界强大的破坏力，即使电缆遭受较大的压力和冲击力时，电缆亦不易被击穿，提高了安全性能。

5.9、紧压特性：采用超常规的紧压技术，使紧压系数达到0.93，而异型线的紧压系数能达到0.95，在国内属于首创。通过最 大极限的紧压，可以弥补铝合金在体积导电率上的不足，使绞合导体线芯如实心导体一般，明显的降低线芯外径，提高导电性能，在同等载流量情况下导体外径只比铜缆大10%。
