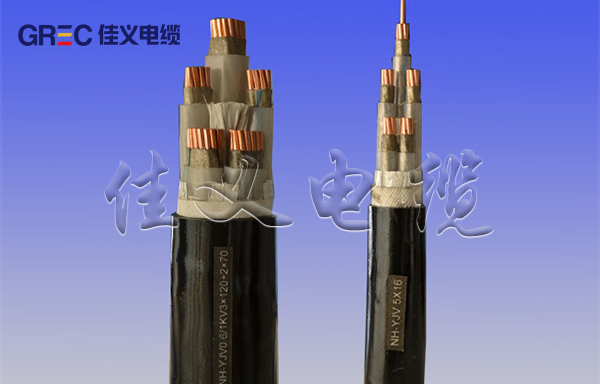

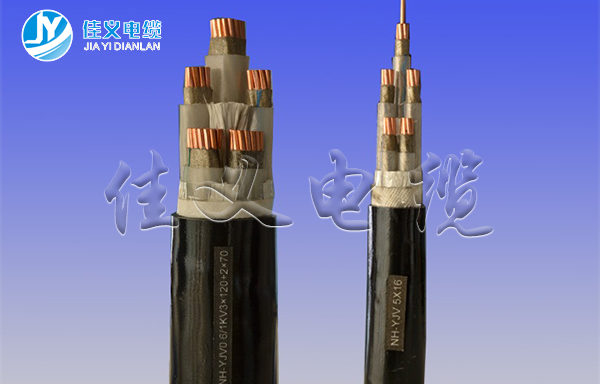

1、产品用途：本产品适用于额定电压1.8/3kV及以下输配电线路中。用于固定敷设的电力输送如隧道、管道、直埋等场所，可以高落差或垂直敷设。主要用于火灾报警、消防设备、排烟设备、以及紧急通道运输、照明等应急设施的供电线路中需要阻燃耐火的场合。
2、执行标准：国家标准GB/T12706.1-2008，GB/T19666-2005，也可按照用户提供的技术要求生产。
3、使用特性：
3.1、额定电压：
电缆的额定电压用U0/U（Um）表示。
U—电缆设计用的导体之间的额定工频电压。
Um-设备可承受的“最 高系统电压”的最 大值。
U0-电缆设计用的导体对地或金属屏蔽之间的额定工频电压。
电缆的额定电压应适合电缆所在系统的运行条件。为了便于选择电缆，在标准中将系统划分为三类：
A类：该类系统任一相导体与地或接地导体接触时，能在1min内与系统分离。
B类：该类系统可在单相接地故障时作短时运行，接地故障时间应不超过1h。任何一年接地故障的总持续时间应不超过125h。
C类：包括不属于A类和B类的所有系统。
3.2、导体额定工作温度：
电缆导体的最 高额定工作温度：交联聚乙烯绝缘电缆为90℃，聚氯乙烯绝缘电缆为70℃。短路时（最 长持续时间不超过5S）电缆导体的最 高温度：交联聚乙烯绝缘电缆不超过250℃，聚氯乙烯绝缘电缆不超过160℃。
3.3、安装时的弯曲半径：
序号 | 项目 | 单芯电缆 | 三芯电缆 | ||
无铠装 | 有铠装 | 无铠装 | 有铠装 | ||
1 | 安装时的最 小弯曲半径 | 20D | 15D | 15D | 12D |
2 | 靠近连接盒和终端的电缆的最 小弯曲半径 | 15D | 12D | 12D | 10D |
D：为电缆外径 | |||||
3.4、电缆安装时的环境温度：
电缆安装敷设时的环境温度应不低于0℃。低于0℃时应对电缆和环境预先加热到规定温度后才能安装敷设。安装时的牵引力和弯曲半径要符合要求。
产品型号名称：
型号 | 名称 | |
N-VV | 聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆 | |
N-YJV | 交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆 | |
N-VY | 聚氯乙烯绝缘聚乙烯护套耐火电力电缆 | |
N-YJY | 交联聚乙烯绝缘聚乙烯护套耐火电力电缆 | |
N-VV22 | 聚氯乙烯绝缘钢带铠装聚氯乙烯护套耐火电力电缆 | |
N-YJV22 | 交联聚乙烯绝缘钢带铠装聚氯乙烯护套耐火电力电缆 | |
N-VV23 | 聚氯乙烯绝缘钢带铠装聚乙烯护套耐火电力电缆 | |
N-YJV23 | 交联聚乙烯绝缘钢带铠装聚乙烯护套耐火电力电缆 | |
N-VV32 | 聚氯乙烯绝缘细圆钢丝铠装聚氯乙烯护套耐火电力电缆 | |
N-YJV32 | 交联聚乙烯绝缘细圆钢丝铠装聚氯乙烯护套耐火电力电缆 | |
N-VV33 | 聚氯乙烯绝缘细圆钢丝铠装聚乙烯护套耐火电力电缆 | |
N-YJV33 | 交联聚乙烯绝缘细圆钢丝铠装聚乙烯护套耐火电力电缆 | |
N-VV42 | 聚氯乙烯绝缘粗圆钢丝铠装聚氯乙烯护套耐火电力电缆 | |
N-YJV42 | 交联聚乙烯绝缘粗圆钢丝铠装聚氯乙烯护套耐火电力电缆 | |
N-VV43 | 聚氯乙烯绝缘粗圆钢丝铠装聚乙烯护套耐火电力电缆 | |
N-YJV43 | 交联聚乙烯绝缘粗圆钢丝铠装聚乙烯护套耐火电力电缆 | |
N-VV62 | 聚氯乙烯绝缘非磁性金属带铠装聚氯乙烯护套耐火电力电缆 | |
N-YJV62 | 交联聚乙烯绝缘非磁性金属带铠装聚氯乙烯护套耐火电力电缆 | |
N-VV63 | 聚氯乙烯绝缘非磁性金属带铠装聚乙烯护套耐火电力电缆 | |
N-YJV63 | 交联聚乙烯绝缘非磁性金属带铠装聚乙烯护套耐火电力电缆 | |
注：1、上述产品还可生产阻燃耐火系列：ZAN-、ZBN-、ZCN-、ZDN-、ZN-、N-等；
2、上述产品还可生产无卤低烟阻燃耐火系列：WDZAN-、WDZBN-、WDZCN-、WDZN等；
3、推荐的电缆芯数为：1、2、3、4、5、3+1、3+2、4+1芯。耐火电缆如无防火层不推荐铝芯。
以上请订货时注明，未注明的按普通产品生产。
5、成品电缆电性能试验
5.1、导体的直流电阻：
标称截面 mm² | 绞合导体的最 少单线数量 | 20℃时导体最 大电阻 （Ω/km） | |
紧压圆形 | 紧压成型 | 退火铜导体 | |
1.5 | -- | -- | 12.1 |
2.5 | -- | -- | 7.41 |
4 | -- | -- | 4.61 |
6 | -- | -- | 3.08 |
10 | 6 | -- | 1.83 |
16 | 6 | -- | 1.15 |
25 | 6 | 6 | 0.727 |
35 | 6 | 6 | 0.524 |
50 | 6 | 6 | 0.387 |
70 | 12 | 12 | 0.268 |
95 | 15 | 15 | 0.193 |
120 | 18 | 18 | 0.153 |
150 | 18 | 18 | 0.124 |
185 | 30 | 30 | 0.0991 |
240 | 34 | 34 | 0.0754 |
300 | 34 | 34 | 0.0601 |
400 | 53 | 53 | 0.0470 |
500 | 53 | 53 | 0.0366 |
5.2、工频电压试验：
应依次在每一根绝缘导体对其它所有导体及统包金属屏蔽层之间施加电压；时间应持续5min，绝缘应不击穿。
工频电压试验如下
额定电压U0/kV | 0.6 | 1.8 |
试验电压/kV | 3.5 | 6.5 |
6、耐火性能要求：
代号 | 适用范围 | 供火+冷却时间/min | 试验电压/V | 合格指标 | 试验方法 |
N | 0.6/1kV及以下电缆 | 90+15 | 额定电压值 | 1、2A熔断器不断； 2、指示灯不熄。 | GB/T19216.21 |
数据电缆 | 95+15 | 相对地：110±10 | 1、2A熔断器不断； 2、指示灯不熄。 | GB/T19216.23 | |
注：供火温度为750±50℃ | |||||
