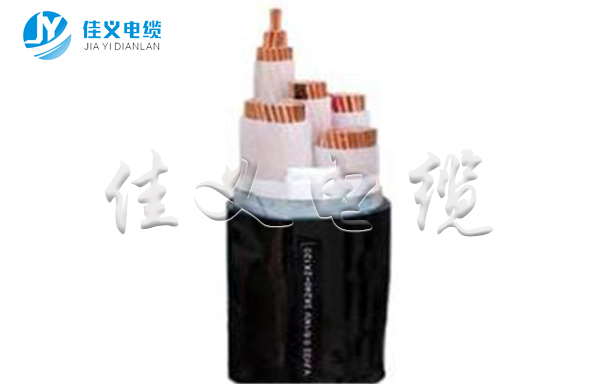

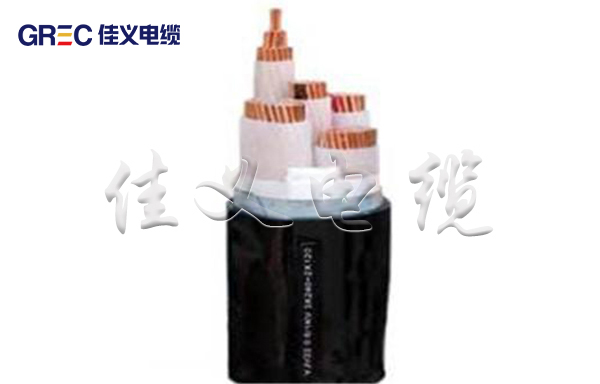

1、产品用途：绿色环保型低烟无卤阻燃辐照交联电力电缆适用于额定电压0.6/1KV及以下的电力线路中作输送电能用。如高层建筑、宾馆、医院、地铁、核电站、隧道、发电厂、矿山、石油、化工等主要用于火灾报警、消防设备、排烟设备、以及紧急通道运输、照明等应急设施的供电线路中需要阻燃耐火的场合。
2、产品特点：
2.1、载流量大：辐照交联电缆，经高能电子束辐照后，材料的分子结构从线形变成三维网状分子结构，耐温等级从非交联的70℃提高到90℃、105℃、125℃、135℃、甚至150℃，比同规格的电缆的载流量提高15-50%。
2.2、绝缘电阻大；由于辐照交联电缆避免了采用氢化物作为阻燃物，因此防止了交联时出现的预交联和因绝缘层吸收空气中的水分而使绝缘电阻下降现象。从而保证了绝缘电阻值。
2.3、使用寿命长，过载能力强；由于辐照交联后的聚稀烃材料的耐温等级高，老化温度高，所以延长了电缆在使用过程中循环发热的使用寿命。
2.4、环保、安全：由于电缆所采用的材料都是无卤环保材料，这种材料的优点是低烟无卤、无毒，即使被明火燃烧时，释放出来的是二氧化碳气体和水蒸汽。所以电缆的燃烧特性符合环保要求。
2.5、燃烧时发烟量少（低烟）： 火灾时，它具有无卤、低烟、无毒、无腐蚀等特性，为确保不熟悉现场的人员有逃生的机会，可视距离不得低于15m，常规电缆燃烧时的可视距离仅为5-8m，而环保型电缆的该项指标远远高于15m。
2.6、不含铅等重金属，不含环境激素，不污染土壤：铅及铅的化合物，会被人体的消化器官和呼吸器官摄取，在人的血液及脑部积累。当电线电缆被破碎、掩埋时，铅化合物会从氢化合物中拆出，污染土壤和水质，危害人体
3、执行标准：国家标准GB/T12706.1-2008，GB/T19666-2005，也可按照用户提供的技术要求生产。
4、使用特性：
4.1、额定电压：
电缆的额定电压用U0/U（Um）表示。
U—电缆设计用的导体之间的额定工频电压。
Um-设备可承受的“最 高系统电压”的最 大值。
U0-电缆设计用的导体对地或金属屏蔽之间的额定工频电压。
电缆的额定电压应适合电缆所在系统的运行条件。为了便于选择电缆，在标准中将系统划分为三类：
A类：该类系统任一相导体与地或接地导体接触时，能在1min内与系统分离。
B类：该类系统可在单相接地故障时作短时运行，接地故障时间应不超过1h。任何一年接地故障的总持续时间应不超过125h。
C类：包括不属于A类和B类的所有系统。
4.2、导体额定工作温度：
电缆导体的最 高额定工作温度：交联聚乙烯绝缘电缆为90℃。短路时（最 长持续时间不超过5S）电缆导体的最 高温度：交联聚乙烯绝缘电缆不超过250℃。
4.3、安装时的弯曲半径：
序号 | 项目 | 单芯电缆 | 三芯电缆 | ||
无铠装 | 有铠装 | 无铠装 | 有铠装 | ||
1 | 安装时的最 小弯曲半径 | 20D | 15D | 15D | 12D |
2 | 靠近连接盒和终端的电缆的最 小弯曲半径 | 15D | 12D | 12D | 10D |
D：为电缆外径 | |||||
4.4、电缆安装时的环境温度：
电缆安装敷设时的环境温度应不低于0℃。低于0℃时应对电缆和环境预先加热到规定温度后才能安装敷设。安装时的牵引力和弯曲半径要符合要求。
4、产品型号名称：
型号 | 名称 | |
铜芯 | 铝芯 | |
WDZ-YJ（F）Y | WDZ-YJ（F）LY | 绿色环保型低烟无卤辐照交联聚乙烯绝缘聚烯烃护套阻燃电力电缆 |
WDZ-YJ（F）Y23 | WDZ-YJ（F）LY23 | 绿色环保型低烟无卤辐照交联聚乙烯绝缘聚烯烃护套钢带铠装阻燃电力电缆 |
注：1、上述产品无卤低烟阻燃电缆分：WDZ-、WDZA-、WDZB-、WDZC-、WDZD-等；
2、上述产品无卤阻燃耐火电缆分：WDZN-、WDZAN-、WDZBN-、WDZCN-、WDZDN-等；
3、单芯铠装电缆应采用非磁性材料或用于直流系统；耐火电缆如无防火层不推荐铝芯。
4、推荐的电缆芯数为：1、2、3、4、5、3+1、3+2、4+1芯。
以上请订货时注明，未注明的按普通产品生产。
5、成品电缆例行试验
5.1、导体的直流电阻：
标称截面 mm² | 绞合导体的最 少单线数量 | 20℃时导体最 大电阻 （Ω/km） | ||||
紧压圆形 | 紧压成型 | 退火铜导体 | 铝或铝 合金导体 | |||
铜 | 铝 | 铜 | 铝 | |||
1.5 | -- | -- | -- | -- | 12.1 | -- |
2.5 | -- | -- | -- | -- | 7.46 | -- |
4 | -- | -- | -- | -- | 4.61 | -- |
6 | -- | -- | -- | -- | 3.08 | -- |
10 | 6 | 6 | -- | -- | 1.83 | 3.08 |
16 | 6 | 6 | -- | -- | 1.15 | 1.91 |
25 | 6 | 6 | 6 | 6 | 0.727 | 1.20 |
35 | 6 | 6 | 6 | 6 | 0.524 | 0.868 |
50 | 6 | 6 | 6 | 6 | 0.387 | 0.641 |
70 | 12 | 12 | 12 | 12 | 0.268 | 0.443 |
95 | 15 | 15 | 15 | 15 | 0.193 | 0.320 |
120 | 18 | 15 | 18 | 15 | 0.153 | 0.253 |
150 | 18 | 15 | 18 | 15 | 0.124 | 0.206 |
185 | 30 | 30 | 30 | 30 | 0.0991 | 0.164 |
240 | 34 | 30 | 34 | 30 | 0.0754 | 0.125 |
300 | 34 | 30 | 34 | 30 | 0.0601 | 0.100 |
400 | 53 | 53 | 53 | 53 | 0.0470 | 0.0778 |
500 | 53 | 53 | 53 | 53 | 0.0366 | 0.0605 |
5.2、工频电压试验：
应依次在每一根绝缘导体对其它所有导体及统包金属屏蔽层之间施加电压；时间应持续5min，绝缘应不击穿。
工频电压试验如下
额定电压U0/kV | 0.6 | 1.8 |
试验电压/kV | 3.5 | 6.5 |
6、燃烧特性要求
6.1、单根阻燃性能要求
代号 | 试样外径Dmm | 供火时间s | 合格指标 | 试验方法 |
Z | D≤25 | 60 | 试样烧焦应不超过距上夹具下缘50mm~540mm的范围之外 | GB/T18380.1 GB/T18380.1 |
25＜ D≤50 | 120 | |||
50＜ D≤75 | 240 | |||
D＞75 | 480 | |||
注：1、对于非圆型电缆或光缆如扁电缆，应测量其周长并换算成等效直径。 2、直径0.4~0.8mm实芯铜导体和截面0.1~0.5mm2绞合铜导体电线电缆采用GB/T18380.2 | ||||
6.2、成束阻燃性能要求
代号 | 试样非金属材料体积（L/m） | 供火时间min | 合格指标 | 试验方法 |
ZA | 7 | 40 | 1、试样上碳化的长度最 大不应超过距喷嘴底边向上2.5m。 2、停止供火后试样上的有焰燃烧时间不应超过1h。 | GB/T18380.3 IEC60332-3-25 |
ZB | 3.5 | 40 | ||
ZC | 1.5 | 20 | ||
ZD | 0.5 | 20 | ||
注：ZD适用于试样外径不大于12mm的电线电缆。 | ||||
7、无卤特性要求
代号 | 无卤（低腐蚀性） | 试验方法 | |
pH加权值 | 电导率加权值μS/mm | ||
W | ≥4.3 | ≤10 | GB/T17650.2 |
8、低烟特性要求
代号 | 试样外径d/mm | 试样数/根 | 最 小透光率/% | 试验方法 |
D | d＞40 | 1 | ≥60 | GB/T17651.2 |
20＜d≤40 | 2 | |||
10＜d≤20 | 3 | |||
50＜d≤10 | 45/d | |||
2＜d≤5 | 45/3d | |||
注：1、计算值取整数。2、每束试样由7根绞合构成。 | ||||
