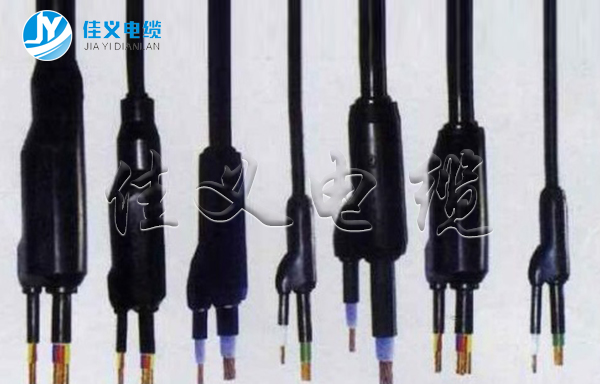

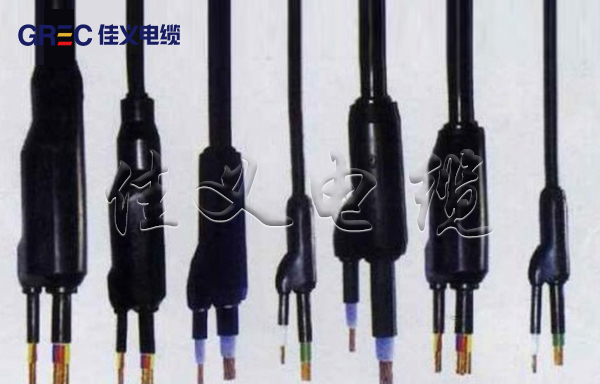

塑料绝缘预制分支电力电缆
1、产品用途：本产品适用于额定电压0.6/1kV及以下供电干线使用的预制分支电缆和隧道桥梁用照明线路中。主要用于固定敷设的电力高层建筑、工厂、超市广场场所。
2、执行标准：行业标准JB/T10636-2006，也可按照用户提供的技术要求生产。
3、使用特性：
3.1、额定电压：
电缆的额定电压用U0/U（Um）表示。
U—电缆设计用的导体之间的额定工频电压。
Um-设备可承受的“最 高系统电压”的最 大值。
U0-电缆设计用的导体对地或金属屏蔽之间的额定工频电压。
3.2、导体额定工作温度：
电缆导体的最 高额定工作温度：交联聚乙烯绝缘电缆为90℃，聚氯乙烯绝缘电缆为70℃。短路时（最 长持续时间不超过5S）电缆导体的最 高温度：交联聚乙烯绝缘电缆不超过250℃，聚氯乙烯绝缘电缆不超过160℃。
3.3、安装时的弯曲半径：
序号 | 项目 | 单芯电缆 | 三芯电缆 |
1 | 安装时的最 小弯曲半径 | 20D | 15D |
2 | 靠近连接盒和终端的电缆的最 小弯曲半径 | 15D | 12D |
注：以上为电缆的弯曲半径，接头处的弯曲半径按此×5倍进行；D；为电缆外径 | |||
3.4、电缆安装时的环境温度：
电缆安装敷设时的环境温度应不低于0℃。低于0℃时应对电缆和环境预先加热到规定温度后才能安装敷设。安装时的牵引力和弯曲半径要符合要求。
产品型号名称：
型号 | 名称 |
FZ-VV | 铜芯聚氯乙烯绝缘聚氯乙烯护套预制分支电缆 |
FZ-YJV | 铜芯交联聚乙烯绝缘聚氯乙烯护套预制分支电缆 |
注：1、上述产品还可生产阻燃系列：ZA-、ZB-、ZC-、ZD-、ZR-等；
2、上述产品还可生产阻燃耐火系列：ZAN-、ZBN-、ZCN-、ZDN-、ZN-、N-等；
3、上述产品还可生产无卤低烟阻燃系列：WDZA-、WDZB-、WDZC-、WDZN、WDZ-等；
4、上述产品还可生产无卤低烟阻燃耐火系列：WDZAN-、WDZBN-、WDZCN-、WDZN-等；
耐火电缆如无防火层不推荐铝芯。
以上请订货时注明，未注明的按普通产品生产。
5、成品电缆电性能试验
5.1、导体的直流电阻：
标称截面mm² | 绞合导体的最 少单线数量 | 20℃时铜导体最 大电阻 （Ω/km） | |
紧压圆形 | 紧压成型 | 退火铜导体 | |
2.5 | -- | -- | 7.41 |
4 | -- | -- | 4.61 |
6 | -- | -- | 3.08 |
10 | 6 | -- | 1.83 |
16 | 6 | -- | 1.15 |
25 | 6 | 6 | 0.727 |
35 | 6 | 6 | 0.524 |
50 | 6 | 6 | 0.387 |
70 | 12 | 12 | 0.268 |
95 | 15 | 15 | 0.193 |
120 | 18 | 18 | 0.153 |
150 | 18 | 18 | 0.124 |
185 | 30 | 30 | 0.0991 |
240 | 34 | 34 | 0.0754 |
300 | 34 | 34 | 0.0601 |
400 | 53 | 53 | 0.0470 |
500 | 53 | 53 | 0.0366 |
630 | 53 | 53 | 0.0283 |
800 | 53 | -- | 0.0221 |
1000 | 53 | -- | 0.0176 |
5.2、工频电压试验：
应依次在每一根绝缘导体对其它所有导体及统包金属屏蔽层之间施加电压，试验电压为：3.5kV，时间应持续5min，绝缘应不击穿。
6、塑料绝缘铜芯分支电缆长期允许最 大载流量A（供参考）：
绝缘材料 | PVC/A绝缘 | XLPE绝缘 | |||
导体材料 | 单芯 | 多芯 | 单芯 | 多芯 | |
敷设方式 | 空气中 | 空气中 | 空气中 | 空气中 | |
电缆导体标称截面 mm² | 2.5 | 30 | 19 | 42 | 26 |
4 | 40 | 27 | 56 | 34 | |
6 | 52 | 34 | 70 | 43 | |
10 | 72 | 49 | 98 | 60 | |
16 | 96 | 67 | 125 | 83 | |
25 | 124 | 89 | 150 | 118 | |
35 | 148 | 105 | 185 | 150 | |
50 | 190 | 134 | 230 | 182 | |
70 | 230 | 166 | 290 | 228 | |
95 | 285 | 200 | 356 | 273 | |
120 | 332 | 233 | 410 | 314 | |
150 | 380 | 272 | 480 | 360 | |
185 | 440 | 317 | 546 | 410 | |
240 | 530 | 379 | 645 | 483 | |
300 | 610 | 423 | 740 | 552 | |
400 | 690 | -- | 910 | -- | |
500 | 800 | -- | 1025 | -- | |
630 | 920 | -- | 1177 | -- | |
800 | 1060 | -- | 1440 | -- | |
1000 | 1215 | -- | 1630 | -- | |
环境温度（℃） | 40 | 40 | 40 | 40 | |
工作温度（℃） | 70 | 70 | 90 | 90 | |
7、单芯分支电缆分支接头及附件尺寸：
名称 | 长*宽*直径mm | 适用范围mm² |
电缆吊架 | 420 | 10-95 |
470 | 120-185 | |
520 | 240-1000 | |
吊环头 | 200*ф60 | 10-95 |
250*ф70 | 120-185 | |
270*ф80 | 240-1000 | |
固定支架 | 350 | 10-95 |
380 | 120-185 | |
450 | 240-1000 | |
非磁性固定卡 | 330 | 10-95 |
360 | 120-185 | |
430 | 240-1000 | |
分支接头 | 190*70*ф45 | 10-95 |
250*90*ф60 | 120-185 | |
380*115*ф80 | 240-630 | |
450*140*ф100 | 800-1000 |
注：单芯电缆应采用非磁性固定卡。
8、多芯分支电缆分支接头及附件尺寸：
名称 | 长*宽*直径mm | 适用范围mm2 |
网状吊头 | 400 | 4*35+1*16及以下 |
500 | 4*50+1*25-----4*70+1*35 | |
600 | 4*95+1*50-----4*185+1*95 | |
700 | 4*240+1*120------4*300+1*150 | |
分支接头 | 190*70*ф45 | 4*10+1*6及以下 |
250*90*ф60 | 4*16+1*10-----4*35+1*16 | |
380*115*ф80 | 4*50+1*25-----4*70+1*35 | |
450*140*ф100 | 4*95+1*50-----4*185+1*95 | |
550*160*ф120 | 4*240+1*120------4*300+1*150 |
