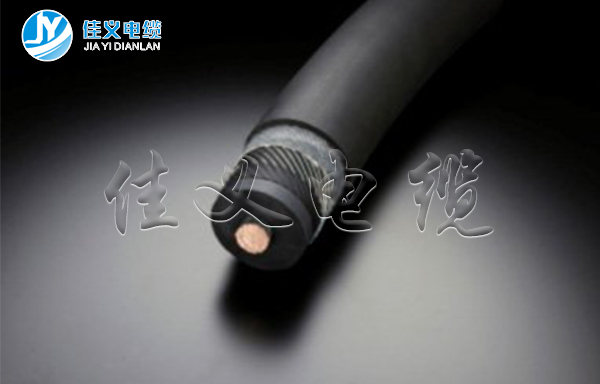

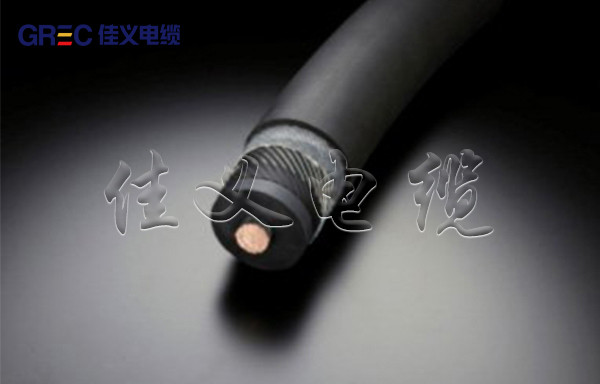

防鼠防蚁电缆

1、产品用途：绿色环保型防鼠防蚁交联聚乙烯绝缘电力电缆适用于额定电压26/35kV及以下输配电线路中。用于固定敷设的电力输送如隧道、管道、直埋等场所，可以高落差或垂直敷设。

2、产品特点：本产品采用一种长效、低毒的环保型防蚁防鼠忌避剂，应用在电线电缆塑料护套材料中，具有优良的防蚁、防鼠效果，对加工工艺及制品性能和外观均无影响，能满足电缆塑料外护套的各项性能要求。

3、执行标准：参照国家标准GB/T12706.1.2.3-2008，JB/T10696-2007，也可按照用户提供的技术要求生产。

4、使用特性：

4.1、额定电压：

电缆的额定电压用U0/U（Um）表示。

U0-电缆设计用的导体对地或金属屏蔽之间的额定工频电压。

U—电缆设计用的导体之间的额定工频电压。

Um-设备可承受的“最 高系统电压”的最 大值。

电缆的额定电压应适合电缆所在系统的运行条件。为了便于选择电缆，在标准中将系统划分为三类：

A类：该类系统任一相导体与地或接地导体接触时，能在1min内与系统分离。

B类：该类系统可在单相接地故障时作短时运行，接地故障时间应不超过1h。任何一年接地故障的总持续时间应不超过125h。

C类：包括不属于A类和B类的所有系统。

注：在系统接地故障不能立即自动解除时，故障期间加在电缆绝缘上过高的电场强度，会在一定程度上缩短电缆寿命。

4.2、导体额定工作温度：

电缆导体的额定工作温度为90℃。短路时（持续时间不超过5S）电缆导体的温度不超过250℃。

4.3、安装时的弯曲半径：

4.4、电缆安装时的环境温度：

电缆安装敷设时的环境温度应不低于0℃。低于0℃时应对电缆和环境预先加热到规定温度后才能安装敷设。安装时的牵引力和弯曲半径要符合要求。

5、产品型号名称：

注：1、上述产品还可生产阻燃系列：ZA-、ZB-、ZC-、ZD-、ZR-等；

2、上述产品还可生产阻燃耐火系列：ZAN-、ZBN-、ZCN-、ZDN-、ZN-、N-等；

3、上述产品还可生产无卤低烟阻燃系列：WDZA-、WDZB-、WDZC-、WDZN、WDZ-等；

4、上述产品还可生产无卤低烟阻燃耐火系列：WDZAN-、WDZBN-、WDZCN-、WDZN-等；

5、单芯电缆铠装应采用非磁性材料或用于直流系统；耐火电缆如无防火层不推荐铝芯。

以上请订货时注明，未注明的按普通产品生产。

6、成品电缆电性能试验

6.1、导体的直流电阻：

6.2、局部放电试验：

额定电压3.6/6kV及以上电缆的所有线芯都应进行局部放电试验，电压施加于每一根导体和金属屏蔽之间，试验电压应逐渐升高到2 U0并保持10S，然后缓慢降到1.73 U0。在规定电压下，应无任何由被试电缆产生的超过声明试验灵敏度的可检测到的放电。

局部放电试验电压如下：

6.3、工频电压试验：

对分相屏蔽的电缆，应在每一根导体与金属屏蔽层之间施加电压；对不分相屏蔽的电缆，应依次在每一根绝缘导体对其它所有导体及统包金属屏蔽层之间施加电压；时间应持续5min，绝缘应不击穿。

工频电压试验如下
