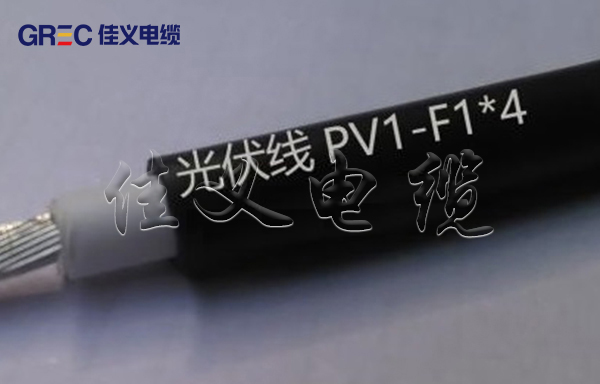

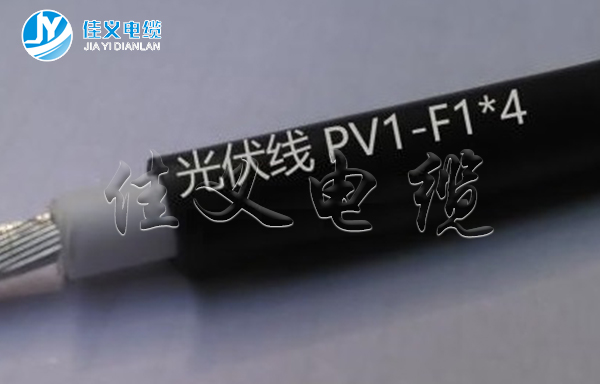

光伏发电系统用电缆

1、产品用途：

光伏发电系统用电缆用于太阳能光伏系统连接，可适用于昼夜温差大的沙漠和有盐雾潮湿的沿海以及高原辐射强的地区；主要适用于直流电压端，发电设备的引出链接和组件间汇流连接。

2、执行标准：能源行业标准NB/T42073-2016；电器工业标准CEEIA B218-2012和企业标准等，也可按照用户提供的技术要求生产。

3、使用特性：

3.1、光伏电缆的正常工作温度：–40℃～90℃。

3.2、电缆的弯曲半径：≤5D。

3.3、电缆短路温度：电缆短路时（长持续的时间不超过5S）导体高温度不超过200℃。

3.4、如果电缆用于直流系统，两根导线之间的额定电压不得超过电缆额定电压U的1.5倍时间值。

4、电缆设计型号

注：1、上述产品还可生产阻燃系列：ZA-、ZB-、ZC-、ZD-、ZR-等；

2、上述产品还可生产阻燃耐火系列：ZAN-、ZBN-、ZCN-、ZDN-、ZN-、N-等；

3、上述产品还可生产无卤低烟阻燃系列：WDZA-、WDZB-、WDZC-、WDZ-等；

4、上述产品还可生产无卤低烟阻燃耐火系列：WDZAN-、WDZBN-、WDZCN-、WDZN-等；

以上请订货时注明，未注明的按普通产品生产。

推荐的产品规格：1.5mm2、2.5 mm2、4 mm2、6 mm2、10 mm2、16 mm2

5、光伏电缆的电性能

5.1、能适应恶劣的环境：耐高温、耐寒、耐油、耐酸碱盐、防紫外线、阻燃、环保，光伏电力电缆主要用于环境较恶劣的气候下，使用寿命25年以上。

5.2、抗机械载荷：光伏电缆在安装时可在屋顶布局的锐边上布线，同时电缆须经受压力、弯折、张力、交织拉伸载荷及抗强力打击性能优越于普通电缆。

6、电缆的选型

在太阳能光伏发电系统中低压直流输送部分使用的电缆，因为使用环境和技术要求不同，对不同部件的连接有不同的要求，总体要考虑的因素有：电缆的绝缘性能、耐热阻燃性能、搞老化性能及线径规格等。具体要求如下：

6.1、太阳能电池组件与组件之间的连接电缆，一般使用组件接线盒附带的连接电缆直接连接，长度不够时还可以使用专用延长电缆。依据组件功率大小的不同，该类连接电缆有截面积为2.5m㎡、4.0m㎡、6.0m㎡等三种规格。这类连接电缆使用双层绝缘外皮，具有优越的防紫外线、水、臭氧、酸、盐的侵蚀能力，优越的全天候能力和耐磨损能力。

6.2、蓄电池与逆变器之间的连接电缆，要求使用通过UL测试的多股软线，尽量就近连接。选择短而粗的电缆可使系统减小损耗，提高效率，增强可靠性。

6.3、电池方阵与控制器或直流接线箱之间的连接电缆，也要求使用通过UL测试的多股软线，截面积规格根据方阵输出最 大电流而定。

6.4、名部位直流电缆截面积依据下列原则确定： 太阳能电池组件与组件之间的连接电缆、蓄电池与蓄电池之间的连接电缆、交流负载的连接电缆，一般选取的电缆额定电流为各电缆中连续工作电流的1.25倍；太阳能电池方阵与方阵之间的连接电缆、蓄电池（组）与逆变器之间的连接电缆，一般选取的电缆额定电流为各电缆中连续工作电流的1.5倍。
